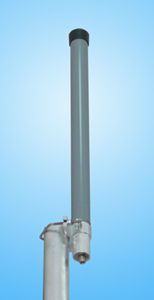

Radial A-11Y
Уточните цену по телефону
ЗАКАЗАТЬ
АФУ | Антенны | Антенны Radial | Антенны СВЧ
Вертикальные антенны A-8Y и A-11Y обладают повышенным усилением (8 и 11 dBi), идеально круговой диаграммой направленности, небольшим электрическим наклоном луча в вертикальной плоскости. Их конструкция – антенная решетка с последовательным питанием элементов на печатной плате, выполненная на СВЧ – материале ФАФ-4Д, который отличается малыми диэлектрическими потерями. Платы также покрываются СВЧ – лаком, а корпус герметизируется.
| Электрические характеристики |
| Модель |
A-8Y |
A-11Y |
| Рабочий диапазон частот, МГц |
5150-5350 |
5150-5350 |
| Усиление, dBi |
8 |
11 |
| КСВ, не хуже |
1.5 |
1,5 |
| Отношение вперед/назад, dB |
нет |
нет |
| Поляризация |
вертикальная |
| Электрический наклон луча на 5,15 ГГц |
3° |
7° |
| Допустимая мощность, Вт |
10 |
10 |
| Сектор излучения в H-плоскости (-3 dB) |
360° |
360° |
| Сектор излучения в E-плоскости (-3 dB) |
14° |
7° |
| Входное сопротивление, Ом |
50 |
50 |
| Механические характеристики |
| Модель |
A-8Y |
A-11Y |
| Габариты (ДхШхВ), мм |
35х35х450 |
35х35х810 |
| Вес, кг |
0,1 |
0,25 |
| Допустимая скорость ветра, м/с |
50 |
50 |
| Материал излучателей |
печатная плата на ФАФ-4Д |
| Материал и цвет РПУ |
серый ПВХ |
| Крепеж СРК-70 |
на мачту-трубу 35-70 мм и на стену |
| Разъем |
N-мама |
| Диаграмма антенны A-11Y в Е-плоскости |
 |
