Radial CL10-2(3)FM-1
Уточните цену по телефону
ЗАКАЗАТЬ

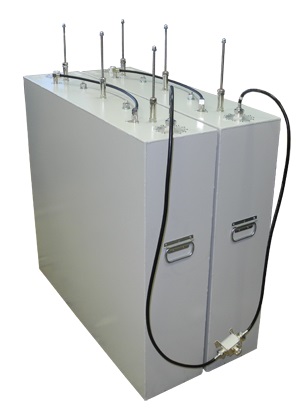

Передающий комбайнер CL10-2(3)FM-R предназначен для качественного объединения двух мощных FM передатчиков на одну антенну. При этом не создаются помехи другим радиостанциям.
Работа комбайнеров этого типа основана на возможностях коаксиальных резонаторов разделять два соседних частотных сигнала. Объёмный коаксиальный резонатор благодаря узкополосной характеристике пропускает сигнал одного канала, одновременно очищая его от внеполосных излучений передатчика.
Конструктивные особенности комбайнера (по три резонатора в каждой цепи и отсутствие ферритовых изоляторов, возможность установки различных объединяющих кабелей и разных выходных разъемов) позволяют использовать комбайнер в любых условиях и с разными (в т.ч. большими) мощностями.
Передающий комбайнер CL10-2(3)FM-R предназначен для качественного объединения двух мощных FM передатчиков на одну антенну. При этом не создаются помехи другим радиостанциям.
Работа комбайнеров этого типа основана на возможностях коаксиальных резонаторов разделять два соседних частотных сигнала. Объёмный коаксиальный резонатор благодаря узкополосной характеристике пропускает сигнал одного канала, одновременно очищая его от внеполосных излучений передатчика.
Конструктивные особенности комбайнера (по три резонатора в каждой цепи и отсутствие ферритовых изоляторов, возможность установки различных объединяющих кабелей и разных выходных разъемов) позволяют использовать комбайнер в любых условиях и с разными (в т.ч. большими) мощностями.
| Электрические характеристики | |
| Модель | CL10-2(3)FM-1 |
| Рабочий диапазон частот, МГц | 87,5-108 |
| Потери при мин. разносе ТХ/TX, дБ, не более | 0.7 |
| Минимальный разнос TX/TX, МГц | 0,6 |
| Импеданс входной, Ом | 50 |
| Импеданс выходной, Ом | 50 |
| Изоляция ТХ-ТХ, дБ, не менее | 30 |
| КСВ, ±150 кГц, не хуже | 1,2 |
| Неравномерность в полосе пропускания, ±150КГц, дБ, не более | 0,2 |
| Проходная мощность с выходным разъемом 7/16DIN, Вт | не более 1000 Вт |
| Диапазон рабочих температур с гарантированной стабилизацией, °С | от -30° до +60° |
| Электрическая длина резонаторов | 1/4λ |
| Механические характеристики | |
| Модель | CL10-2(3)FM-1 |
| Габариты(ДхШхВ), мм | 520х1074×1400 |
| Сечение резонаторов, мм (дюймы) | 254 (10”) |
| Масса, кг | 86,5 |
| Разъем входной | 7/16DIN |
| Разъем выходной | 7/16DIN |
| Типовые амплитудно-частотные характеристики комбайнера CL10-2(3)FM-1 | ||
 |
 |
 |
