Одним из важных факторов на объектах радиовещания является экономия использованных под оборудования площадей, особенно арендованных. Поэтому вопрос уменьшения габаритов мостов сложения стоит достаточно остро.
Сложно что-либо предпринять, если разнос между частотами передачи небольшой и составляет сотни килогерц. Тут приходится мириться с большими размерами используемых резонаторов. Однако, если между частотами передатчиков мы имеем 1 МГц или более,то можно смело применять резонаторы меньших размеров. Наша компания предлагает строить мосты сложения на преселекторах из 4-х дюймовых прямоугольных резонаторов. Преселектор из трёх таких резонаторов обеспечивает весьма крутые скаты АЧХ , а применение режекторных петель связи добавляет ещё и полюса режекции.
Одним из важных факторов на объектах радиовещания является экономия использованных под оборудования площадей, особенно арендованных. Поэтому вопрос уменьшения габаритов мостов сложения стоит достаточно остро.
Сложно что-либо предпринять, если разнос между частотами передачи небольшой и составляет сотни килогерц. Тут приходится мириться с большими размерами используемых резонаторов. Однако, если между частотами передатчиков мы имеем 1 МГц или более,то можно смело применять резонаторы меньших размеров. Компания Radial предлагает строить мосты сложения на преселекторах из 4-х дюймовых прямоугольных резонаторов. Преселектор из трёх таких резонаторов обеспечивает весьма крутые скаты АЧХ , а применение режекторных петель связи добавляет ещё и полюса режекции.
| Электрические характеристики |
| Модель |
CL4-2(3)FM-0.6 |
CL4-3(3)FM-0.6 |
CL4-4(3)FM-0.6 |
| Рабочий диапазон частот, МГц |
87,5-108 |
87,5-108 |
87,5-108 |
| Число складываемых передатчиков |
2 |
3 |
4 |
| Потери при мин.разносе TX/TX, dB |
1 |
1 |
1 |
| Минимальный разнос TX/TX, МГц |
1,2 |
1,2 |
1,2 |
| Импеданс, Ом |
50 |
50 |
50 |
| Изоляция ТХ-ТХ не менее, dB |
30 |
30 |
30 |
| КСВ, ± 150 кГц не хуже |
1,2 |
1,2 |
1,2 |
| Неравномерность в полосе пропускания, ± 150 кГц, dB, не более |
0,3 |
0,3 |
0,3 |
| Суммарная складываемая мощность со всех каналоа, Вт |
600 |
600 |
600 |
| Диапазон рабочих температур с гарантированной стабилизацией, °С |
от -30 до +60 |
от -30 до +60 |
от -30 до +60 |
| Электрическая длина резонаторов |
1/4λ |
1/4λ |
1/4λ |
| Механические характеристики |
| Модель |
CL4-2(3)FM-0.6 |
CL4-3(3)FM-0.6 |
CL4-4(3)FM-0.6 |
| Размер резонаторов, мм (дюймы) |
96 (4″) |
96 (4″) |
96 (4″) |
| Габариты ДхШхВ, мм |
211х482(341)х1029 |
368х341х1029 |
486х341х1029 |
| Масса, кг |
30 |
35 |
46 |
| Разъем входной |
N-мама (7/16 под заказ) |
N-мама |
N-мама |
| Разъем выходной |
N-мама (7/16 под заказ) |
N-мама |
N-мама |
| Крепление в 19″ стойку |
комбайнеры напольного исполнения |

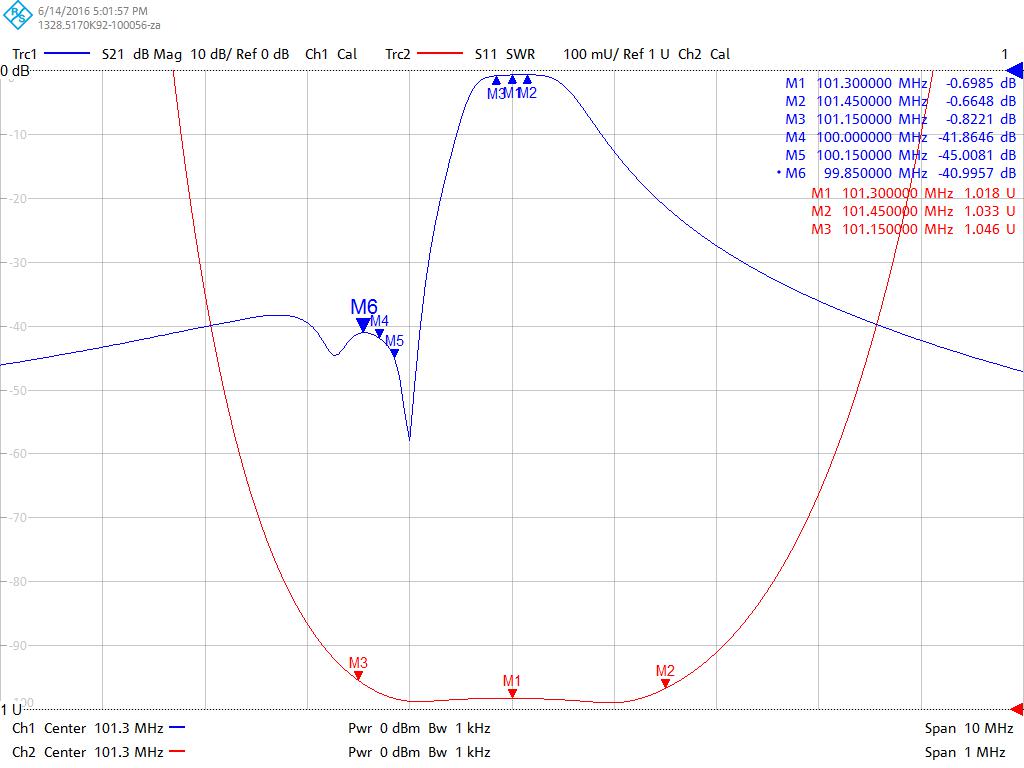

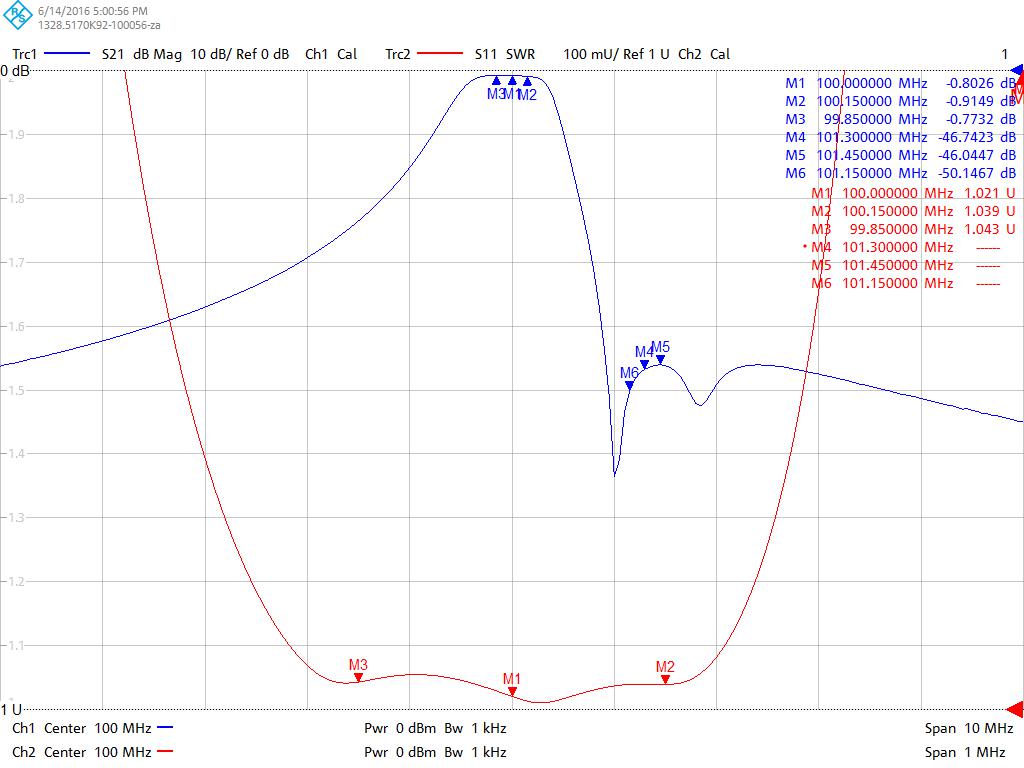

| Типовые амплитудно-частотные характеристики комбайнера CL4-2(3)FM-0.6 |
 |
 |
