Radial BR-800-6DR
Уточните цену по телефону
ЗАКАЗАТЬ

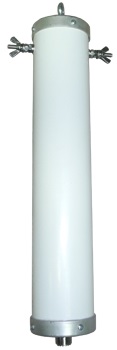

Балун Radial BR-800-6DR (симметрирующий трансформатор) предназначен для трансформации высокого сопротивления антенны в стандартный импеданс 50 Ом с одновременной симметрией токов, повышенной мощности (800 Вт).
Появление паразитного резонанса за счёт «антенного эффекта» фидера заставило установить токовый дроссель. Эту догадку подтвердил анализ линейки продукции немецкой фирмы Fritzel, имеющих в своём составе такой дроссель.
С его включением проблема была решена и резонансы антенны стали чётко отзываться на панорамном КСВ метре без каких-либо паразитных всплесков.
Токовый дроссель выполнен из фторопластового кабеля,который намотан на 12 -ти ферритовых кольцах. График отсечки токов показан на диаграмме DR.
Но это не единственная обновка. В качестве трансформатора применён ШПТЛ (широкополосный трансформатор на длинных линиях), принцип которого основан на передаче тока по линии связи,а не магнитным потоком через сердечник, как у классических трансформаторов. Такая схема значительно повышает проходную мощность и снижает потери.
Каждый балун обязательно проходит ОТК .
| Электрические характеристики | |
| Модель | |
| Рабочий диапазон частот, МГц | 2-30 |
| Коэффициент трансформации | |
| Балун BR-800-1.5DR | 50:75 (1:1.5) |
| Балун BR-800-2.5DR | 50:112 (1:2.25) |
| Балун BR-800-4DR | 50:200 (1:4) |
| Балун BR-800-6DR | 50:300 (1:6) |
| Балун BR-800-9DR | 50:450 (1:9) |
| Импеданс, Ом | 50 |
| Потери, dB | 0.23-0.45 |
| Проходная мощность, Вт | 800 |
| (CW, SSB)* | |
| Коэффициент асимметрии не хуже, dB | 25 |
| Тип разъема | SO-239 |
| Масса, г | 750-790 |
| Габариты, мм | 112×61x346 |
| * Допустимая мощность антенны определяется временем работы на передачу, видом из-лучения, частотой излучения, КСВ и окружающей температурой. | |
Типовой график КСВ*
*график КСВ приведён для нагрузки непосредственно на выходе трансформатора внутри корпуса. При этом выводные проводники являются составной частью антенны.
Диаграмма DR
