Radial RCWL-160-1000
Уточните цену по телефону
ЗАКАЗАТЬ
Антенна RCWL160-1000 является логическим продолжением антенны RCWL80-1000 и имеет в своём составе второй уровень трапов, состоящий из катушки и открытой ёмкости соседних плеч.
Отсутствие конденсаторов, как радиодеталей, значительно повышает вмещаемую мощность антенны и позволяет не беспокоится за пробой трапа на резонансной частоте.
Исходный импеданс антенны лежит в районе 75 Ом, поэтому требует применение трансформации с коэффициентом 1:1,5, что выполняет входящий в состав антенны балун BR800-1,5DR, имеющий токовый дроссель, который гарантирует высококачественное симметрирование с коаксиальным фидером.
Антенна Radial RCWL160-1000 является логическим продолжением антенны RCWL80-1000 и имеет в своём составе второй уровень трапов, состоящий из катушки и открытой ёмкости соседних плеч.
Отсутствие конденсаторов, как радиодеталей, значительно повышает вмещаемую мощность антенны и позволяет не беспокоится за пробой трапа на резонансной частоте.
Исходный импеданс антенны лежит в районе 75 Ом, поэтому требует применение трансформации с коэффициентом 1:1,5, что выполняет входящий в состав антенны балун BR800-1,5DR, имеющий токовый дроссель, который гарантирует высококачественное симметрирование с коаксиальным фидером.
| Электрические характеристики | |
| Рабочие полосы частот по КСВ 2, кГц | |
| 160 м | 57 |
| 80 м | 80 |
| 40 м | 200 |
| 17 м | 100 |
| Усиление, dBi | 2 |
| Поляризация | горизонтальная |
| Импеданс, Ом | 50 |
| Допустимая мощность*, Вт | 1000 |
| Грозозащита | есть |
| * Допустимая мощность антенны определяется временем работы на передачу, видом излучения, частотой излучения, КСВ и окружающей температурой. | |
| Механические характеристики | |
| Модель | RCWL-160-1000 |
| Габариты, м | 41 |
| Материал излучателей | стальной латунированный тросик в ПВХ изоляции |
| Материал и цвет РПУ балуна | Белый стеклопластик |
| Разъем | SO-239 |

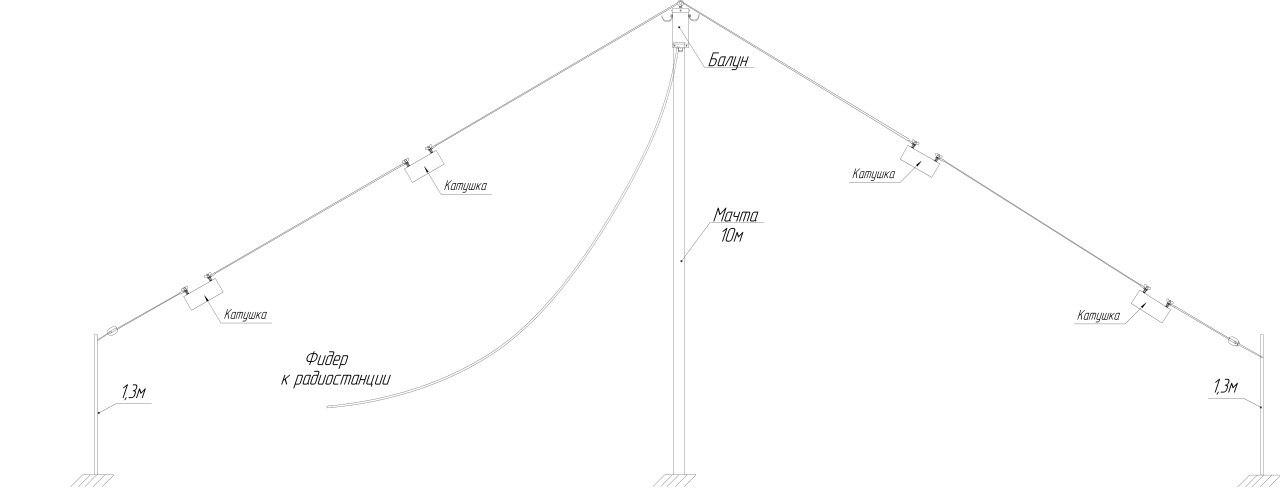

| Схема антенны RCWL-160-1000 |
 |
| Типовой график КСВ антенны RCWL160-1000 |
 |
